ZTC型鍋爐除塵器的結構一般由灰斗、箱體、過濾布袋、自動清灰噴吹裝置等部分組成。

ZTC型鍋爐除塵器工作時，高溫?zé)煔庥蛇M(jìn)風口進入除塵器，先碰到進風道中間的斜隔板，氣流便轉折向下流入灰斗，由于重力沉降作用，粗塵粒直接落入灰斗底部，起到預收塵的作用,同時氣流速度變慢,輕微粉塵隨氣流轉折向上進入箱體，粉塵被過濾布袋過濾阻留，積附在濾袋外表面，過濾后的潔凈氣體透過濾袋進入箱體上部?jī)魵馐抑脸鲲L(fēng)口，經引風機排至大氣。

ZTC型鍋爐除塵器特點：

1）ZTC型鍋爐除塵器是一種使煙氣直接沖擊水面，節水并減少污染，操作維修方便，運行費用低，脫水效果好。

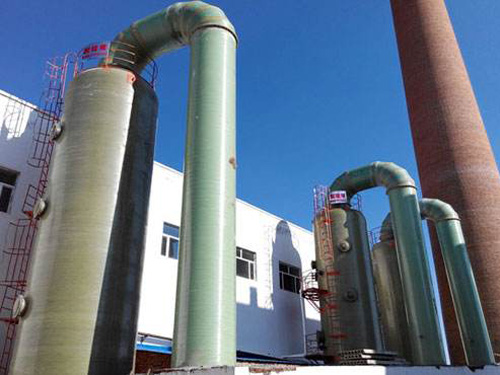

2）ZTC型鍋爐除塵器采用優良的復合材料和玻璃鋼樹脂，延長了使用壽命。

3）ZTC型鍋爐除塵器采用分節組裝，具有占地面積小、運輸、安裝方便的特點。

ZTC型鍋爐除塵器安裝要點：

☆熱運動作用——質輕體小的粉塵(1微米以下)，隨氣流運動，非常接近于氣流流線，能繞過纖維。但它們?cè)谑艿阶鳠徇\(yùn)動(即布朗運動)的氣體分子的碰撞之后，便改變?cè)瓉?lái)的運動方向，這就增加了粉塵與纖維的接觸機會，使粉塵能夠被捕獲。當濾料纖維直徑越細，空隙率越小、其捕獲率就越高，所以越有利于除塵。

☆篩濾作用——當粉塵的顆粒直徑較濾料的纖維間的空隙或?yàn)V料上粉塵間的大時，粉塵在氣流通過時即被阻留下來，此即稱為篩濾作用。當濾料上積存粉塵增多時，這種作用就比較顯著起來。

☆慣性力作用——?dú)饬魍ㄟ^(guò)濾料時，可繞纖維而過，而較大的粉塵顆粒在慣性力的作用下，仍按原方向運動，遂與濾料相撞而被捕獲。

☆重力沉降作用——含塵氣體進入布袋除塵器時，顆粒大、比重大的粉塵，在重力作用下沉降下來，這和沉降室的作用相同。
